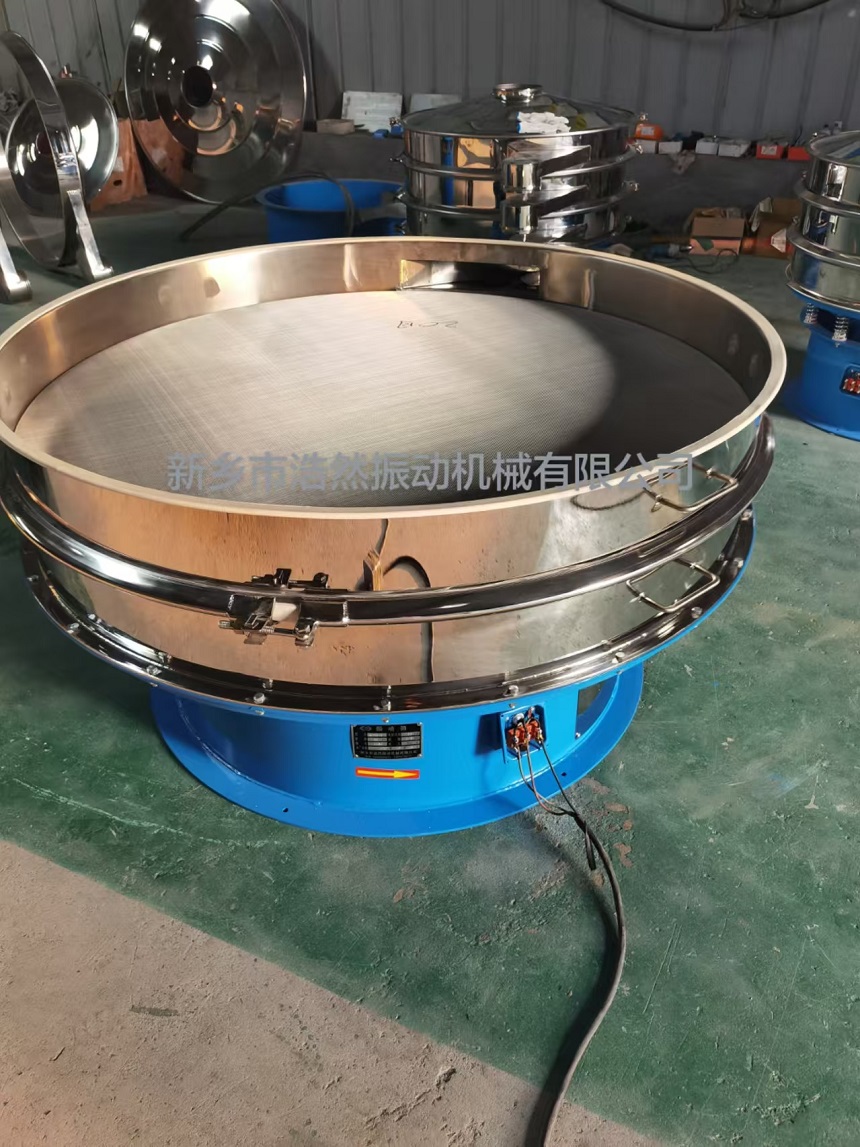

HR1500型振动筛（旋振筛、圆形振动筛）产品介绍：新乡市浩然振动机械有限公司

新乡市浩然振动机械有限公司关于：振动筛（旋振筛、圆形振动筛）介绍

旋振筛（又称三次元旋振筛）是一种高精度细粉筛分设备，通过振动电机驱动实现物料的高效筛分，以下是其核心工作原理及相关信息：

一、核心工作原理

旋振筛的核心动力来自直立式振动电机，电机轴上下两端安装有偏心重锤。当电机启动后，上下偏心重锤的旋转运动相互叠加，将电机的旋转运动转化为水平、垂直、倾斜的三次元复合振动，并将这种振动传递给筛网。

物料从进料口进入筛网后，在三次元振动的作用下，会同时产生纵向、横向、倾斜的跳跃运动：

细小颗粒在振动中穿过筛网孔，从下方出料口排出；

较大颗粒则留在筛网上，随振动向出料口方向移动并排出；

部分设备还会通过筛网下的橡胶球托板，利用橡胶球击打筛网，防止筛网堵塞，提升筛分效率。

这种“旋振+振动”的复合运动模式，使物料在筛面上的运行轨迹更长，筛分效率远高于传统单一振动模式的筛分设备

二、核心结构组成

旋振筛的结构设计直接支撑其筛分功能，主要由以下部分组成：

振动电机：核心动力源，通过调整上下偏心重锤的夹角，可灵活调节振动幅度和频率，适配不同物料的筛分需求。

筛网：筛分的关键部件，可根据物料粒度选择不同目数、材质（如不锈钢、黄铜、尼龙）的筛网，支持单层或多层组合筛分。

筛框：由钢板或不锈钢板卷圆焊接而成，具备足够的刚性，用于固定筛网并容纳待筛分物料。

隔振弹簧：连接筛框与底座，起到缓冲和传递振动能量的作用，减少设备对地面的振动冲击，同时保证筛面的稳定振动。

底座：支撑整个设备，通过地脚螺栓固定，确保设备运行时的稳定性。

筛盖：包含进料口和防尘设计，全封闭结构可避免粉尘溢散，适用于对卫生要求较高的食品、医药行业

三、核心优势与应用场景

核心优势：

筛分精度高：可达到500目，能有效分离微米级颗粒，满足精细物料筛分需求；

效率高：物料运行轨迹长，筛面利用率高，支持精筛分、概率筛分等多种模式；

操作便捷：体积小、重量轻，换网仅需3-5分钟，出料口方向可任意调整，支持自动化或人工作业；

环保清洁：全封闭结构，筛网不阻塞、粉末不飞扬，无粉尘污染。

广泛应用场景：

食品行业：糖、盐、奶粉、淀粉、调味品等的分级和过滤；

医药行业：中药粉、西药粉、医药中间体的精细筛分，确保药品纯度；

化工行业：树脂粉、颜料、PVC树脂粉、碳酸钙等原料的筛分除杂；

冶金行业：铝粉、铜粉、矿石粉、焊条粉末等金属粉末的分级；

环保行业：废水、废油、垃圾中的固形物分离回收。
